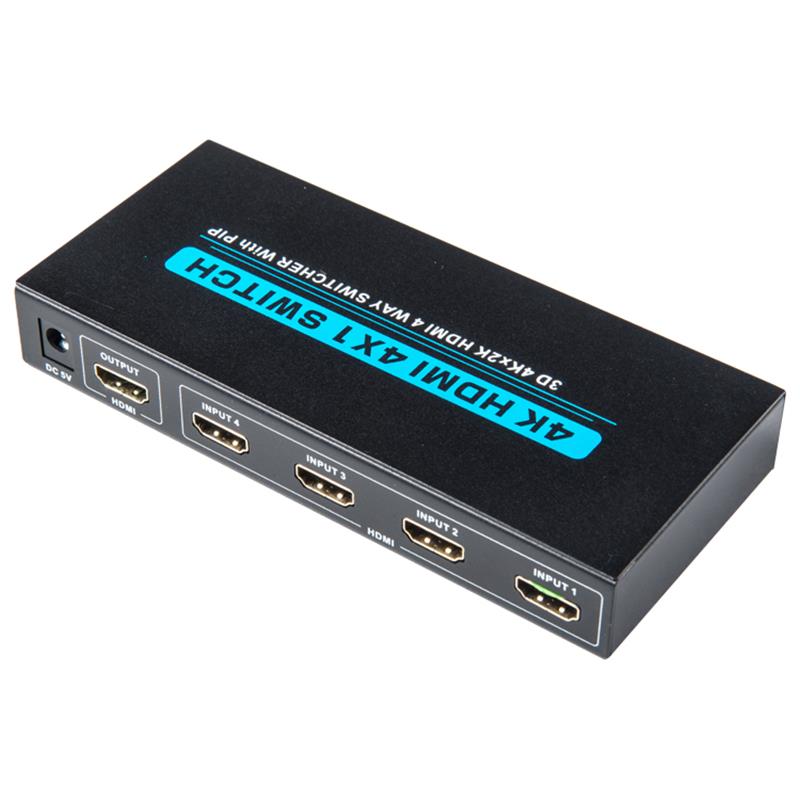

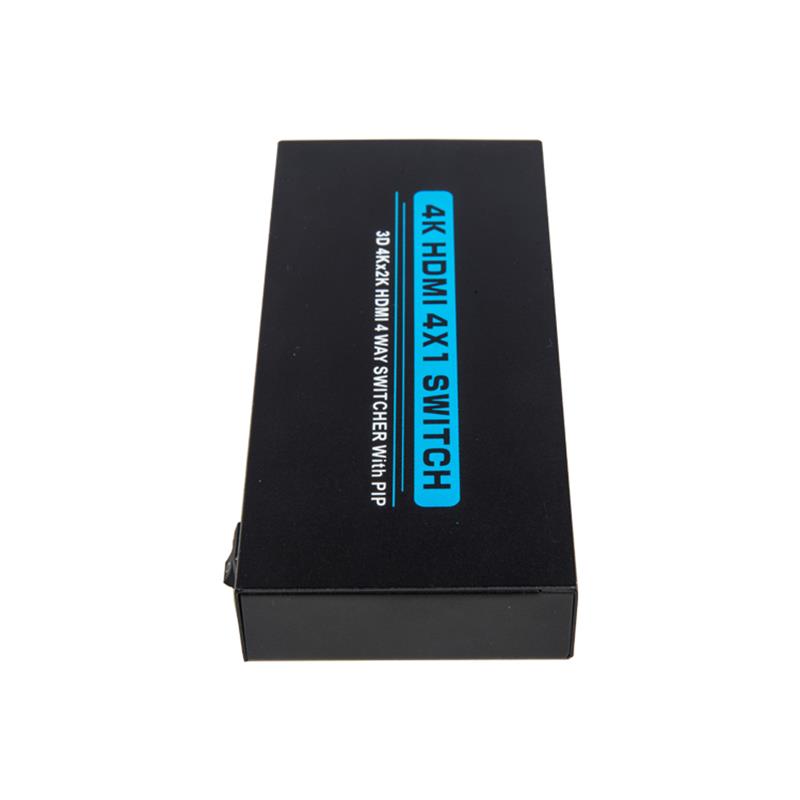

V1.4 4K/30Hz HDMI 4x1 Switcher with PIP Support 3D Ultra HD 4K*2K/30Hz
Pět výhod výrobků
- Podpora protokolu HDCP a použitelná na zdrojové zařízení a zobrazovací zařízení s vysokou definicí, jako jsou DVD a HDTV, které mají porty HDMI nebo digitální porty, a jsou v souladu s protokolem HDCP.
- Podpora vysokých rozlišení:480i/p,576p,720i/p,1080i/p a 3840& 35;120;2160@25/30Hz
- Podpora HDMI1.4
- Konstrukce kovových krytů a celkové stínění bez rušení signálu.
- Šetři prostor.Umožnit několika zdrojům používat současně jedno zobrazovací zařízení s vysokou definicí.
Detaily produktu
1.0 Popis produktu
HDMI Switch je výrobek, který pomocí ručního tlačítka stiskne víceskupinové HDMI signály přepne na jedno vysoce definované zobrazovací zařízení, jako je HDTV.To může zabránit často připojování a odpojování kabelů.Může optimalizovat váš domácí divadelní systém k nejlepšímu efektu.
2.0 Vlastnosti
První.Přepínání se provádí automaticky při přenosu signálu na portech.
Dva.Podpora protokolu HDCP a použitelná pro zdrojové zařízení a vysokou definici zobrazovací zařízení, jako jsou DVD a HDTV, které mají HDMI porty nebo digitální porty a jsou v souladu s protokolem HDCP.
Tři.Podpora vysokých rozlišení:480i/p,576p,720i/p,1080i/p a 3840& 350;120;2160@25/30Hz
Čtyřko.Podpora HDMI1.4
Pětka.Rozšiřte přenosovou vzdálenost a zlepšte přenosový signál.
Šestka.Kompatibilní s DVI pomocí HDMI TO DVI adaptéru.
Sedmička.Plug-and-play.
Osmička.Vhodné pro připojení víceskupinových vstupních signálů k zobrazení na jednom HDTV.
Devět.Šetři prostor.Povolit několika zdrojům použití jednoho zobrazovacího zařízení s vysokou definicí současně.
10.Konstrukce kovových krytů a celkové stínění bez rušení signálu.
11.Selet's 35; 116; vstupní port ručně.
12.LED indikuje signál a režim napájení.
13.Energetický zdroj(Odkazujte prosím na technický parametr)
3.0 Balení příslušenství
Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:
HDMI 4x1 swinger-------------...
5V DC Power Adaptér-------------------1PCS
Vzdálená kontrola-----------------------1PCS
IR Receiver Extension Cable-----------1PCS
User Manual------------------------1PCS
4.0 Použití
Přepíná několik tras signálů HDMI ze zdrojového zařízení, jako jsou DVD, Satelitní přijímač, Sad-top Box, DV Camera, přijímač A/V a jiné zařízení s povolenou HDMI, na zobrazovací zařízení s vysokou definicí, jako jsou HDTV a HDMI Ploché panelové displeje.
5.0 Technický parametr podrobně
HDMI 4X1 VÝSTROJ S PIP
Product------------- SWITCH 4X1 HDMI
Zdroj HDMI Vstup Port--------------- 4
Zobrazit zařízení Output Port... 1
Přístav zdroje Connector------------- 19 PIN HDMI(A TYP)
Zobrazit port zařízení Connector---------- 19 PIN HDMI(A TYP)
HDCP Compliant------------... ANO
Zdroj Výběr zařízení----------------- Tlačítko IR Dálkové ovládání
Input Video Signal----------------- 0.5-1.0 Volty P-P
Input DDC signal----------------------- 5 Volts P-P(TTL)
Deep Color---------------- 36bit
Single Link Range... 3840*2160
HDMI Version----... HDMI1.4
Bandwidth----------------------... Až do 340Mhz
Signal Speed... Až 10.2Gbps
Délka vstupu Kable---------------- PS3 stěna 88804; 10M Name BLUE DVD rozhraní 88804; 10M
Délka na output kabel----------------- Description
The kabel standard------------------ 28AWG HDMI1.4
Vertikální frekvence Range---------------... 25/30Hz
Energie Consution(max)------------- 3.5 Watts
Činnost Teplota----------------- 0 slupky 8451; T0 70 pryskyřice;
Pracovní napětí... DC 5V
Power Adaptér------------ 5V 1A
Net Weight(Kg)-------------- 0.3
Dimension: D--------2222C3-----3----3x-... 154 stěna 215; 69 stěna 215; 23.5
6.0 Popis PIP
obraz-in-pice (PiP) video náhled
Poznámky
První.Při rozlišení zdroje vstupního signálu nad 1080p tento produkt nepodporuje funkci PIP;
Dva.Vzor 8220;4K pro lícní stranu 8221; v této příručce se odkazuje na rozlišení přes 1080P@60Hz.
Tři.Když je nový zdroj signálu vstup, bez " 4 k režim " na levé straně obrazovky se objeví nový obraz;
Čtyřko.Pro obraz v obrázkové funkci výrobku, může být obraz pomocného kanálu zobrazen pouze v pevné velikosti;
Pětka.Pro obraz v obrázkové funkci výrobku, poloha malého obrázku fixně odpovídá vstupnímu zdroji.
