Děkujeme za nákup našeho produktu.Pro zajištění bezpečnosti a mnohaleté\\'35;39; bezproblémový provoz výrobku, před použitím tohoto výrobku pozorně přečtěte manuál.

1.0   ÚVOD

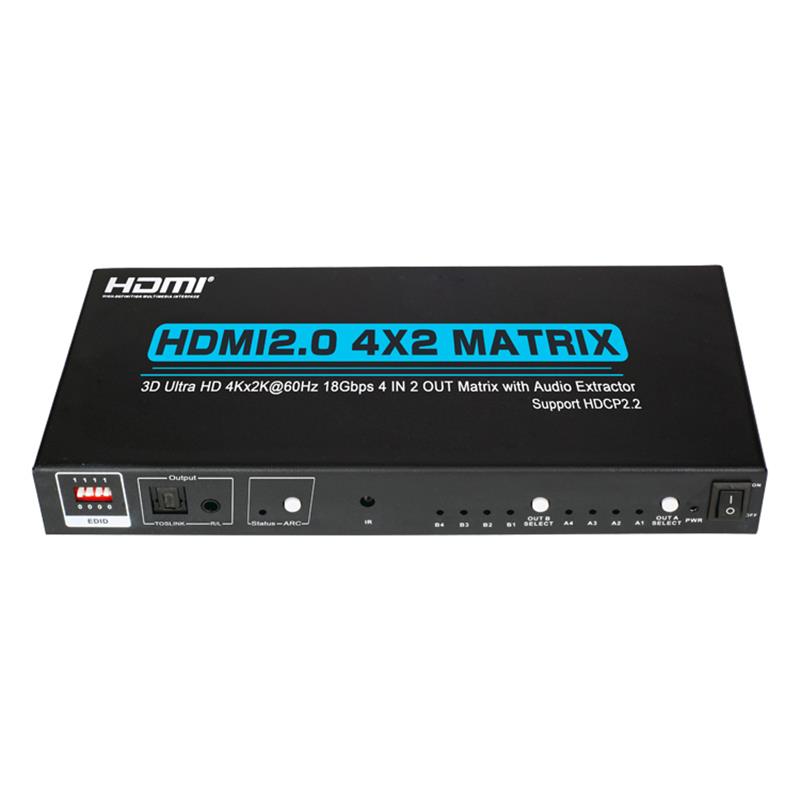

HDMI Matrix je dokonalý matrix s oddělenými externími výstupními porty, které mohou připojit 4 různých HDMI signálních zdrojů a 2 displejů.Může snadno přepnout vstupní signály 1 nebo 2 z 4 na 2 displeje pomocí dálkového ovládání nebo stisknutím tlačítka.Výstupní signály mohou být stejné nebo odlišné.Použití tohoto výrobku může zabránit nutnosti odpojit a znovu připojit zdroje signálu k displejům často.Může chytře vybrat zdroje vstupního signálu s prioritním řádem a přeskočit zdroje vstupního signálu, které nefungují.Může optimalizovat váš domácí divadelní systém k nejlepšímu efektu.

2.0 FEATURES

1.Pokud jsou jeho 4 vstupní porty zvlášť připojeny k 4 signálním zdrojům   s HDMI kabely, HDMI Matrix automaticky rozpozná poslední   připojený port a přepíná svůj vstupní signál na 2 displeje;

2.Potřebné zdroje vstupního signálu musí být vybrány pomocí vzdáleného   ovládání nebo stisknutí tlačítka s cílem vytvořit 2 displeje zobrazující dva různé signály;

3.Podpora HDMI2.0,HDCP2.2;

Čtyřko.Podpora video formátu až 4k2k@ 60Hz with 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,a až 4k2k@60Hz s 12bit YCBCR 4:4:4;

Pětka.     Snadno se přepíná mezi zdroji 4HDMI.

Šestka.     Podpora extraktoru ARC a audio(výstup A);

Sedmička.     2 displeje mohou získat stejné nebo odlišné signály bez vzájemné   interakce.

Osmička.     Snadno se napojí na dvoukanálový audio přijímač.

Devět.     Podpora DVI zařízení s adaptérem DVI do HDMI.

Desítka.   Plug-and-play a není třeba nastavit.

11.   Konstrukce kovových krytů a celkové stínění bez rušení signálu.

Dvanáct.   Použijte dálkové ovládání nebo stiskněte tlačítko pro svobodný výběr vstupního zdroje.

13.   LED indikuje signál /režim napájení.

3.0 OBSAH OBSAHU

Před pokusem o použití této jednotky se prosím podívejte na obal a ujistěte se, že následující věci jsou obsaženy v krabičce:

1.HDMI 4X2 Matrix----------1PCS

2.DC 5V Power adapter--------1PCS

3.Remote control---------...

4.User Manual--------------1PCS

4.0 TECHNICKÉ PARAMETRY

HDMI   Source--------------- -----...

Zobrazit   Device Output Port----------------------2---

Zvuk   Output porte-------------------------...um----SPDIFx1,Stereox1

Zdroj   Port Connector----------...   19PIN

Zobrazit   Device Port Connector--------------...   19PIN

HDCP   ----------------------...

Jednolůžkový   Odkaz...

Vstup   Video Signal-------------------------0.5-1.0   Volty P-P

Vstup   DDC Signal----------------------------5---   Volts P-P(TTL)

Hluboko   -----------------...

HDMI   ---...um---------...

Bandwidth-----------------up--------up---   až 600Mhz

Signál   --------------------...   až 18Gbps

The   délka   input kabel----------------------outoutput----outoutoutoutoutoutput---

The   délka   output cable-------------------outoutput.

The   cable standard------------------------------26AWG---   HDMI2.0

Svislé   Frequency Range--------------...

Energie   ------------------------------6.Watts

Činnost   Teplota---------------------------------0---04-06;

Práce   Napětí-------------------------...   5V

Energie   Adaptér-----------...   2A

Síť   -----...um----------------...

Rozměry:   L*W*H(mm)------------------------------201*93*25

Vysvětlení: U různých značek vstupního nebo výstupního zařízení se bude lišit i délka spojovacích kabelů.
